Box and Whisker chart by MAQ Software

Desarrollador
Precio
Versión
3.1.5.0
Última actualización
Valoración
4.50/5
Certificada

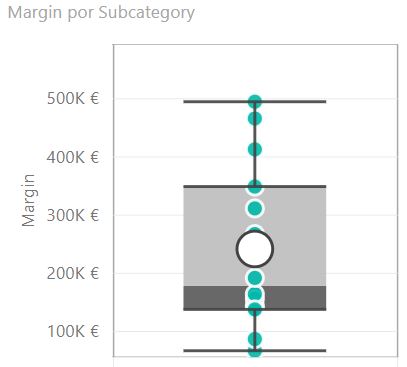

La visualización Box and Whisker chart by MAQ Software ofrece innumerables opciones para visualizar la distribución de nuestros datos. Para comenzar, llevemos la visualización a nuestro lienzo y arrastremos a ella un campo categórico (el campo que contiene los nombres de las subcategorías en nuestro caso) y una medida (margen por categoría):

Box and Whisker chart by MAQ Software

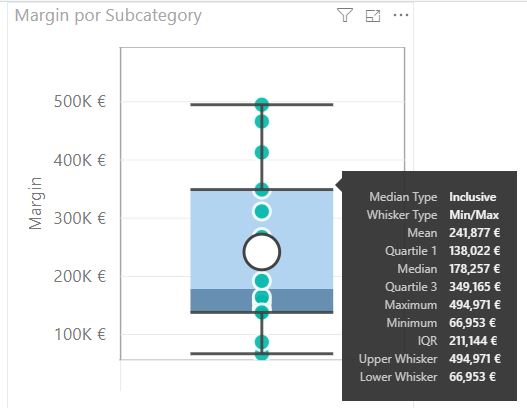

Vemos el típico diagrama de caja mostrando los cuartiles de la distribución. Los colores a usar en la caja pueden configurarse en Formato > Box options (véase siguiente imagen) y al mover el cursor encima de la caja o del eje vertical que la atraviesa se muestra una ventana flotante con información sobre al distribución:

Box and Whisker chart by MAQ Software

Vemos que se muestra no solo los valores de los cuartiles, sino también información estadística como la media o el rango intercuantil.

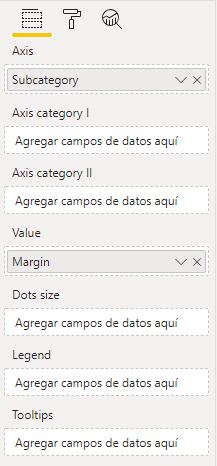

Si echamos un vistazo a la configuración de la visualización...

Configuración de Box and Whisker chart by MAQ Software

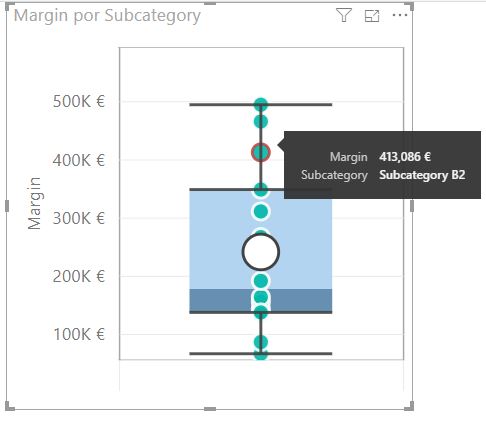

...vemos que el campo Subcategory de nuestro modelo de datos se ha agregado al campo Axis de la visualización, y que la medida Margin ha ocupado el campo Value. Es decir, el campo Axis hace referencia al eje vertical en el que se muestran los valores que tome nuestro campo. Podemos comprobar esto moviendo el cursor por encima de los puntos verdes que representan nuestros valores (subcategorías en el ejemplo):

Box and Whisker chart by MAQ Software

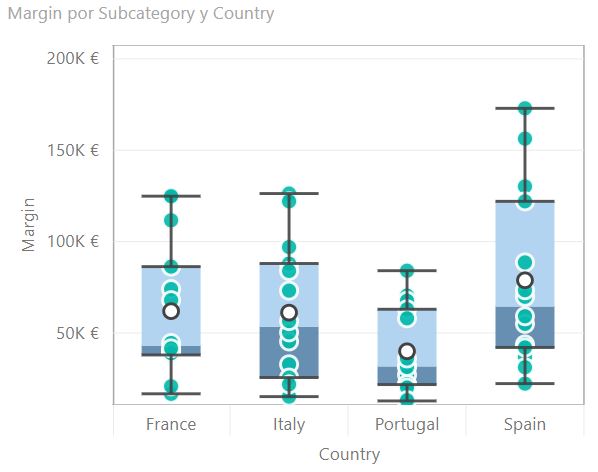

El campo Axis Category I, a su vez, hace referencia al eje X, que nos permite desglosar nuestro datos según otra dimensión. Si, por ejemplo, arrastramos a este campo Axis Category I el campo Country de nuestros datos (conteniendo los nombres de los países en los que se realizan las ventas), el resultado es el siguiente:

Box and Whisker chart by MAQ Software

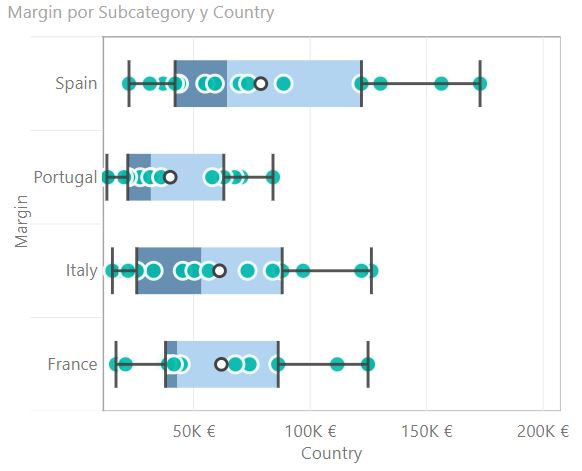

Ahora vemos la distribución del margen por subcategoría y por país. La visualización puede mostrarse también horizontalmente (Formato > Orientation):

Box and Whisker chart by MAQ Software

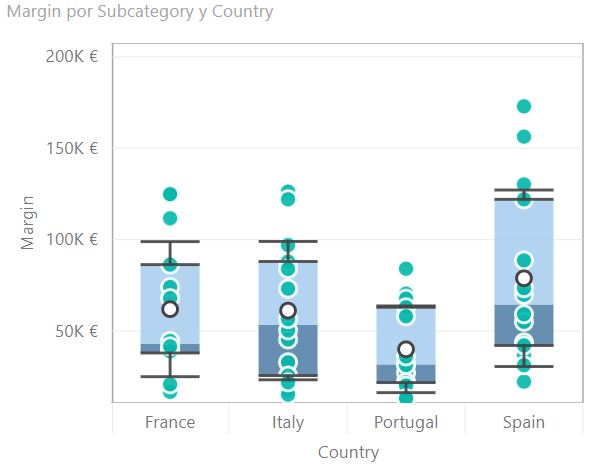

En Formato > Box options > Whisker type podemos configurar cómo queremos que se calculen los "caps" de cada caja (los límites superior e inferior del eje que atraviesa cada caja): Por defecto se considera la opción "Min/Max", de forma que son los valores mínimo y máximo de nuestros valores los que establecen los valores de los caps, pero podemos escoger la opción 1.5 IQR, por ejemplo, que limita los caps a 1.5 veces el rango intercuantil, o la opción One Standard Deviation, que limita los caps a una desviación estándar (considerando los puntos más alejados como "outliers"):

Box and Whisker chart by MAQ Software

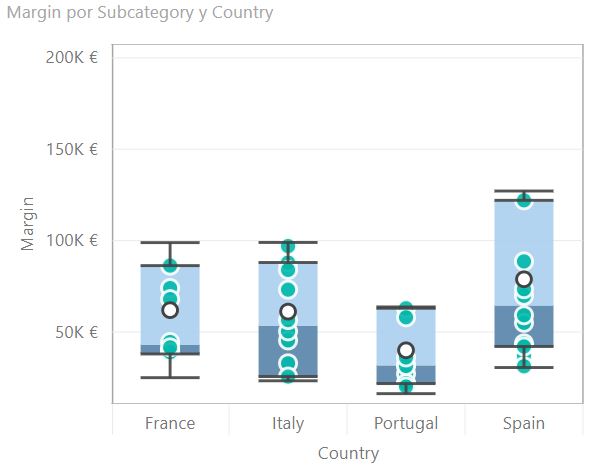

Estos outliers, una vez identificados (sea cual sea la opción escogida) pueden ocultarse en Formato > Box Options > Outliers:

Box and Whisker chart by MAQ Software

Además de las opciones mencionadas ("Min/Max" , "= 1.5 IRQ" y "One Standard Deviation") hay otra opción de difícil interpretación ("< 1.5 IRQ") y otra Custom que permite especificar el mínimo y máximo percentil que limitarán la posición de los caps (fuera de los cuáles los valores se consideran outliers).

En las imágenes mostradas hasta ahora puede verse un círculo blanco en el interior de las cajas que representa el valor medio de los valores representados. Esto puede activarse o desactivarse en Formato > Mean.

Los ejes X e Y son configurables también (valores mínimo y máximo en el eje Y, número de cifras decimales a mostrar, color de la fuente, tamaño, etc., así como se puede mostrar o no el grid.

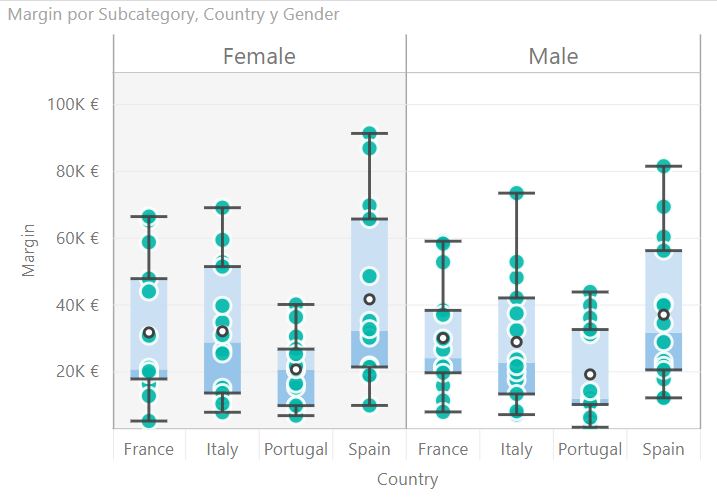

El campo de la visualización Axis category II permite replicar la gráfica desagregando los datos según una dimensión adicional (lo que frecuentemente se denomina faces). Así, si llevamos el campo Gender (que contiene el género de los clientes) a este campo, obtenemos el siguiente resultado:

Box and Whisker chart by MAQ Software

En fin, montones de opciones disponibles para analizar la distribución de nuestros datos. Visualización muy recomendada.
